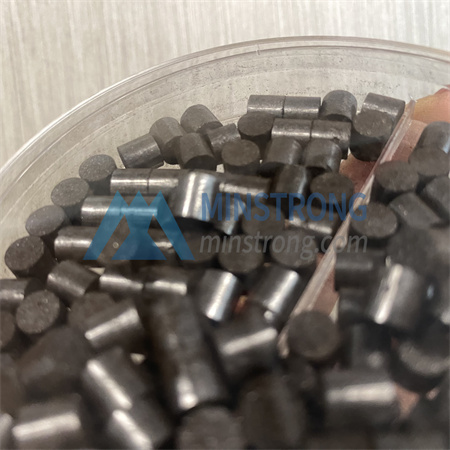

습도가 높은 작동 조건에서 촉매 비활성화는 산업 폐기물 가스 처리 부문 내의 엔지니어링 및 운영 담당자에게 가장 성가신 고통 지점 중 하나가되고 있습니다. 주변 상대 습도가 70% 를 초과하면 이산화망간 촉매의 촉매 효율이 15% 에서 22% 까지 떨어질 수 있습니다. 더욱 우려되는 것은, 고습도 환경에 장기간 노출된 후, 전통적인 MnOx 촉매의 촉매 효율이 95% 에서 70% 까지 저하되는 것이 일반적이라는 것이다.

높은 습도로 인해 망간 이산화 촉매가 "실패" 하는 이유는 무엇입니까?
이 문제를 해결하려면 먼저 비활성화 프로세스의 기본 특성을 이해해야합니다. 연구에 따르면 습도가 높은 환경에서 이산화망간 촉매의 비활성화로 이어지는 두 가지 주요 경로가 있습니다.

1 .. 경쟁적인 흡착: 물 분자는 촉매 표면의 활성 부위를 우선적으로 점유하여 VOC와 같은 표적 반응물과 경쟁적인 흡착 관계를 확립한다. 일단 MnOx 촉매의 표면이 물 분자에 의해 점유되면, 표적 오염물질을 포함하는 산화 반응은 효과적으로 "차단" 된다.

2. 표면 중독: 촉매 표면의 물 분자의 해리에 의해 생성 된 하이드 록실 종은 점차적으로 격자 산소 부위에 축적됩니다. 이들 종은 탈착 및 제거하기가 어렵고, 궁극적으로 촉매의 활성 부위의 중독 및 불활성화를 초래한다. 난징 대학의 Lu Lu 교수 팀이 수행 한 연구에 따르면 산소 공석의 대칭은 물 분자 활성화의 메커니즘을 지시합니다. 비대칭 산소 결석은 물 분자의 해리를 촉진하여 활성 하이드 록실-산소 종을 형성하여 습한 조건에서 촉매 활성을 향상시킵니다. 반대로, 대칭 산소 공석은 물 해리를 방해하고, 경쟁 흡착에 선도.

네 가지 주요 솔루션: 높은 습도 하에서 비활성화의 도전을 체계적으로 극복

먼저, 촉매의 활성 성분을 최적화하십시오. 원소 도핑 공학을 통해-특히 Cr, Nb, Ru 및 Rh와 같은 원소를 도입함으로써-격자 산소 결석의 형성 에너지를 적당히 증가시킬 수 있다. 이것은 물 분자의 흡착 강도를 약화시켜 촉매의 내수성 성을 근본적으로 향상시킵니다. 전통적인 Mn계 촉매를 희토류 또는 귀금속 원소 (예를 들어, Ce, Ag) 와 배합하여 안정한 산화환원 쌍을 형성하는 것은 내습성을 향상시키는 효과적인 전략을 구성한다. 예를 들어, 5% 수증기를 수반하는 조건하에서, CeMnOx 바이메탈 옥사이드 촉매를 사용하는 아세톤의 촉매 산화에 대한 T90 값 (90% 전환율이 달성되는 온도) 은 154 ℃에서 유지된다.

둘째, 표면 수소화 처리를 구현합니다. 촉매에 외부 소수성 처리를 적용하는 것은 활성 부위에서의 물 분자의 침식을 효과적으로 최소화한다. 촉매 표면을 얇은 소수성 층 (예: 폴리테트라플루오로에틸렌 (PTFE) 또는 실록산) 으로 코팅함으로써, 물 분자는 표적 기체 분자의 확산을 방해하지 않고 활성 부위와 접촉하는 것을 차단한다.

셋째, 엔지니어링 전처리 조치 강화. 폐가스가 촉매 반응기로 유입되기 전에, 상대 습도를 50% 미만으로 유지하기 위해 2 단계 축합 방식 또는 고효율 미스트 제거제가 사용되어야 한다. 엔지니어링 관행은 계층화 된 습도 제어 전략을 채택하면 촉매의 수명을 40% 이상 연장하고 시스템의 전체 에너지 효율을 18% 에서 22% 까지 높일 수 있음을 입증했습니다.

넷째, 열 재생 메커니즘을 구축하십시오. 물-유도 불활성화를 거친 촉매의 경우, 촉매 활성은 열 재생을 통해 회복될 수 있다. 예를 들어, 불활성화된 촉매를 100 내지 130 ℃의 환경에서 4 내지 10 분 동안 가열함으로써, 그의 촉매 효율은 그의 초기 수준의 92% 로 회복될 수 있다. 시스템 설계에 * in-situ * 열 재생을위한 인터페이스를 통합하면 시스템 종료없이 유지 보수가 수행 될 수 있습니다.

높은 이산화 망간 촉매 비활성화 문제-습도 작동 조건은 극복 할 수 없습니다. "최적화 된 촉매 선택 표면 소수성 처리 통합 엔지니어링 제습 재생 및 유지 보수" 를 포함하는 포괄적 인 4 가지 전략을 채택함으로써 촉매 산화 시스템은 고습 환경에서도 장기적이고 안정적인 작동을 달성 할 수 있으므로 촉매 교체 빈도와 전체 운영 비용. 우리 팀은 내습성 촉매 재료의 R & D 및 엔지니어링 적용을 전문으로하며 맞춤형 촉매 선택에서 공정 통합에 이르기까지 원 스톱 기술 솔루션을 제공합니다. 우리는 전문가 상담을 위해 언제든지 저희에게 연락하도록 초대합니다.

저자: kaka

날짜: 2026/4/16
